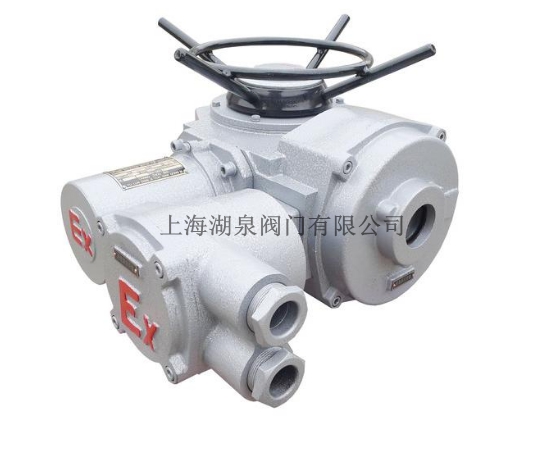

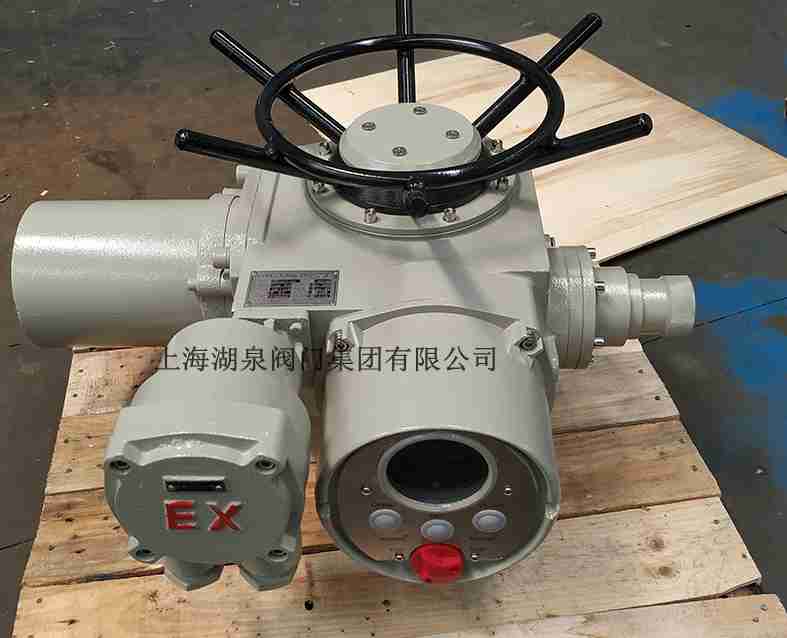

上海湖泉閥門集團有限公司DZW45-24B閥門電動裝置生產廠家， 咨詢： 021-64162222   ，  DZW多回轉閥門電動裝置是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。 本產品電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。DZW45-24B閥門電動裝置產品廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業?！ZW45-24B閥門電動裝置多回轉電動裝置結構Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動電動機：戶外型采用YDF型，隔爆型采用YBDF型閥門專用三相異步電動機。減速機構：由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。DZW45-24B閥門電動裝置力矩控制機構：結構見圖5、圖6。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，曲拐直接（或通過撞塊）帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時，則支架產生的位移量使微動開關動作，從而切斷電機電源，電動機停轉。以此實現對電動裝置輸出轉矩的控制，達到保護電動閥門的目的。

湖泉閥門廠家DZW45-24B閥門電動裝置產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。按控制方式又可分為常規型、整體型和整體調節型。 DZW45-24B閥門電動裝置可能發生的環境。(如：可燃性氣體，粉塵環境，煉油、石化廠，加油站、加氣站等)性氣體環境在大氣條件下，氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物，在該混合物中點燃后，燃燒將傳遍整個未燃混合物的環境，將引起空氣防爆電氣設備，在規定條件下不會引起周圍性環境點燃的電氣設備分為兩類：煤礦井下電氣設備，DZW45-24B閥門電動裝置除煤礦、井下之外的所有其他性氣體境用電氣設備，又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件；ⅡC可適用于ⅡA、ⅡB的使用條件。

上海湖泉 DZW45-24B閥門電動裝置電源：常規，三相380V（50Hz），特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）， 工作環境環境溫度：-40~+80℃相對濕度：≤95%（25℃時）防護類型戶外型：DZW45-24B閥門電動裝置用于無易燃、易爆和無腐蝕性介質的場所；隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的性氣體混合物。（詳見GB3836.1）防護等級：IP55（特殊訂貨IP65、IP67）工作制：短時10分鐘（特殊訂貨30分鐘）Z10-24B,Z15-24B,Z20-24B,Z30-4B,Z45-24B,Z60-24B,Z90-24B,Z120-24B，Z10-18B,Z15-18B,Z20-18B,Z30-18B,Z45-24B,Z60-24B,Z90-24B,Z120-24B，ZB10-24W,ZB15-24W,ZB20-24W,ZB30-24W,ZB45-24W,ZB60-24W,ZB90-24W,ZB120-24W，DZB10-24W,DZB15-24W,DZB20-24W,DZB30-24W,DZB45-24W,DZB60-24W,DZB90-24W,DZB120-24W

DZW45-24B閥門電動裝置主要技術參數

型號 規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑	zui大轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350


 DZW45-24B閥門電動裝置技術參數

型號	H	H1	L1	L3	F1	F2	F5	ΦD
Z5	230	95	140	250	215	-	120	170
Z10~Z30	320	130	200	315	255	320	175	350
Z45/Z60	415	195	280	430	275	395	235	470
Z90/Z120	455	195	285	490	310	430	250	500
Z180/Z250	585	250	320	530	360	480	295	320
Z350/Z500	720	280	400	1080	420	445	440	565


湖泉閥門廠家DZW45-24B閥門電動裝置產品符合本公司的企業標準Q/320411CLZ003-2014《礦用隔爆型閥門電動裝置控制箱》的規定；符合GB/3836.1-2010《爆炸性環境 部分：設備 通用要求》；GB/3836.2-2010《爆炸性環境 第2部分：由隔爆型“d保護的設備”》、GB/T 5590-2008 及MT/T 661-2011 的規定。DZW45-24B閥門電動裝置 防爆型式為礦用隔爆型，防爆標志為“ExdI Mb”。電纜引入裝置型式為壓緊螺母。使用環境主要技術參數 使用環境： 環境氣壓：86kPa～110kPa；環境溫度：-10℃～+40℃； 空氣平均相對濕度：不大于95％（+25℃）； DZW45-24B閥門電動裝置煤礦井下有瓦斯，煤塵等爆炸危險的環境；無垂直淋水和濺水場合；DZW45-24B閥門電動裝置無強烈震動和沖擊的地方； 無破壞金屬和絕緣材料的腐蝕性氣體的地方。 與水平面安裝不超過15 ?
