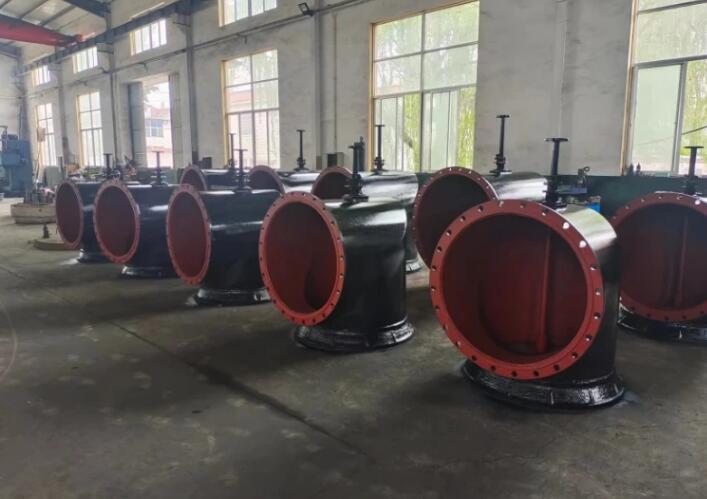

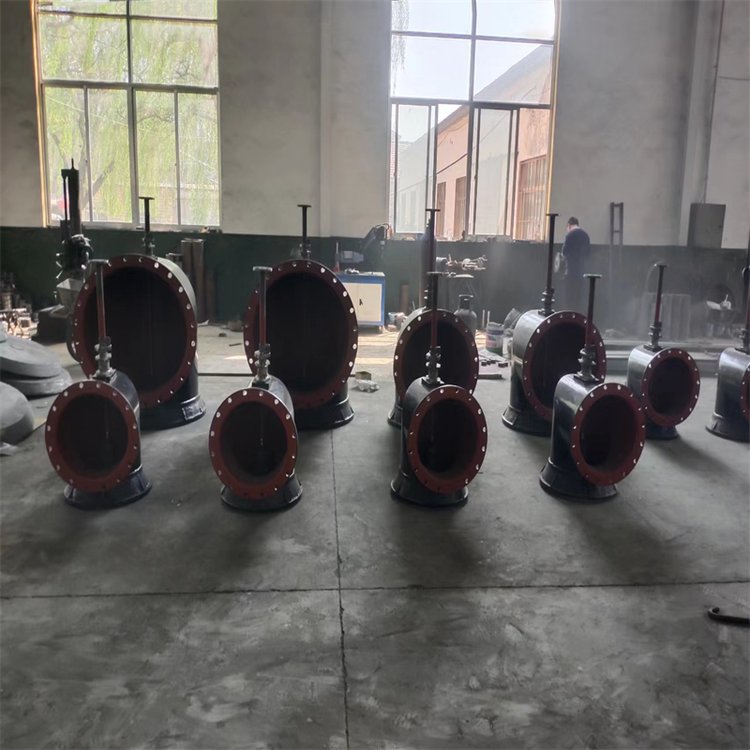

pz800配水閘閥，pz800配水閘閥實物圖
此外，pz800配水閘閥還具有耐用可靠的特點。它的結構簡單緊湊，維護方便，不易損壞，能夠在長時間的運行中保持穩定的性能。它的閥門開啟和關閉操作平穩，不會產生沖擊和振動，保護配水系統的正常運行。同時，它還具有良好的耐壓性能和耐腐蝕性能，能夠適應不同介質和工作條件。
安裝尺寸表：
|
型號 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
|
|
公稱直徑（毫米） |
400 |
500 |
600 |
800 |
1000 |
|
|
介質 |
水 |
|||||
|
介質溫度 |
常溫 |
|||||
|
操作行程（毫米） |
216 |
216 |
290 |
290 |
314 |
|
|
壓力（公斤力/厘米2） |
工作壓力 |
1 |
||||
|
試驗壓力 |
2.5 |
|||||
|
操縱方式 |
手動操作 |
|||||
|
工藝 |
鑄造/焊接 |
|||||
|
重量（公斤） |
帶法蘭短管 |
370 |
450 |
637 |
851 |
1431 |
|
不帶法蘭短管 |
289 |
345 |
494 |
656 |
1122 |
|
|
備注 |
PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 |
|||||

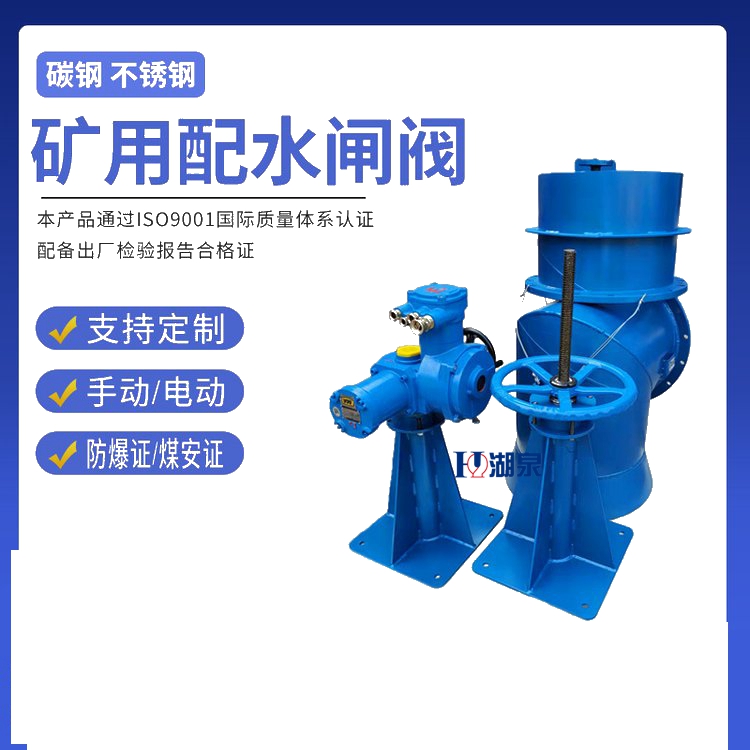

該閥門主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。配水閘門閘閥關閉時, 密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座, 以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動, 也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上, 再倒回 1/2－1圈, 作為全開閥門的位置。因此 ,閥門的全開位置，按閘板的位置（即行程>來確定。有的閘閥, 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動, 而使閘板提升, 這種閥門叫做旋轉桿。
結構及安裝尺寸
|
通徑/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
|
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
|
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
|
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |
總之，pz800配水閘閥是一種高效、可靠的水控制設備，通過其優秀的性能和靈活的調節功能，為用戶提供了高效、安全、可持續的水資源管理解決方案。無論是用于水利工程、城市供水系統，還是農田灌溉等應用領域，它都能夠發揮重要作用，提升水資源利用效率，實現可持續發展。
