三通球閥
閥門首頁 > 產品展示 > 球閥 > 三通球閥 >
產品名稱：Q944 Q945F/H/Y-16C DN50電動三通球閥[ 2025-12-09 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品概述

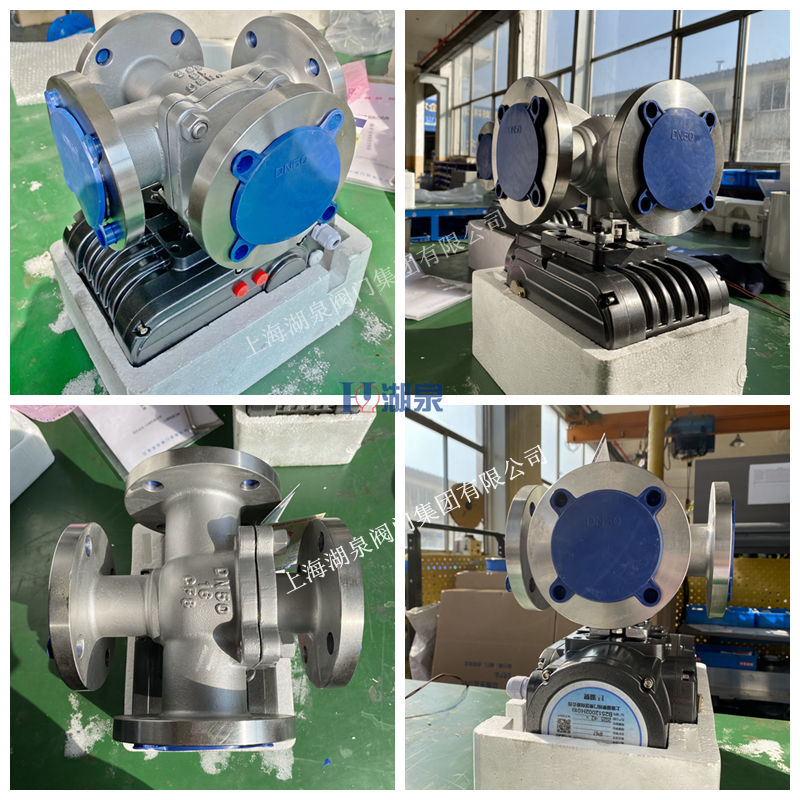

電動三通球閥是一種通過電動執行機構控制球體旋轉，從而實現對管道中介質流向進行切換、分流或合流的自動化控制閥門。 Q944F和Q945F是兩種基本的結構形式，它們的核心區別在于閥體內部的流道設計，這決定了其不同的功能：

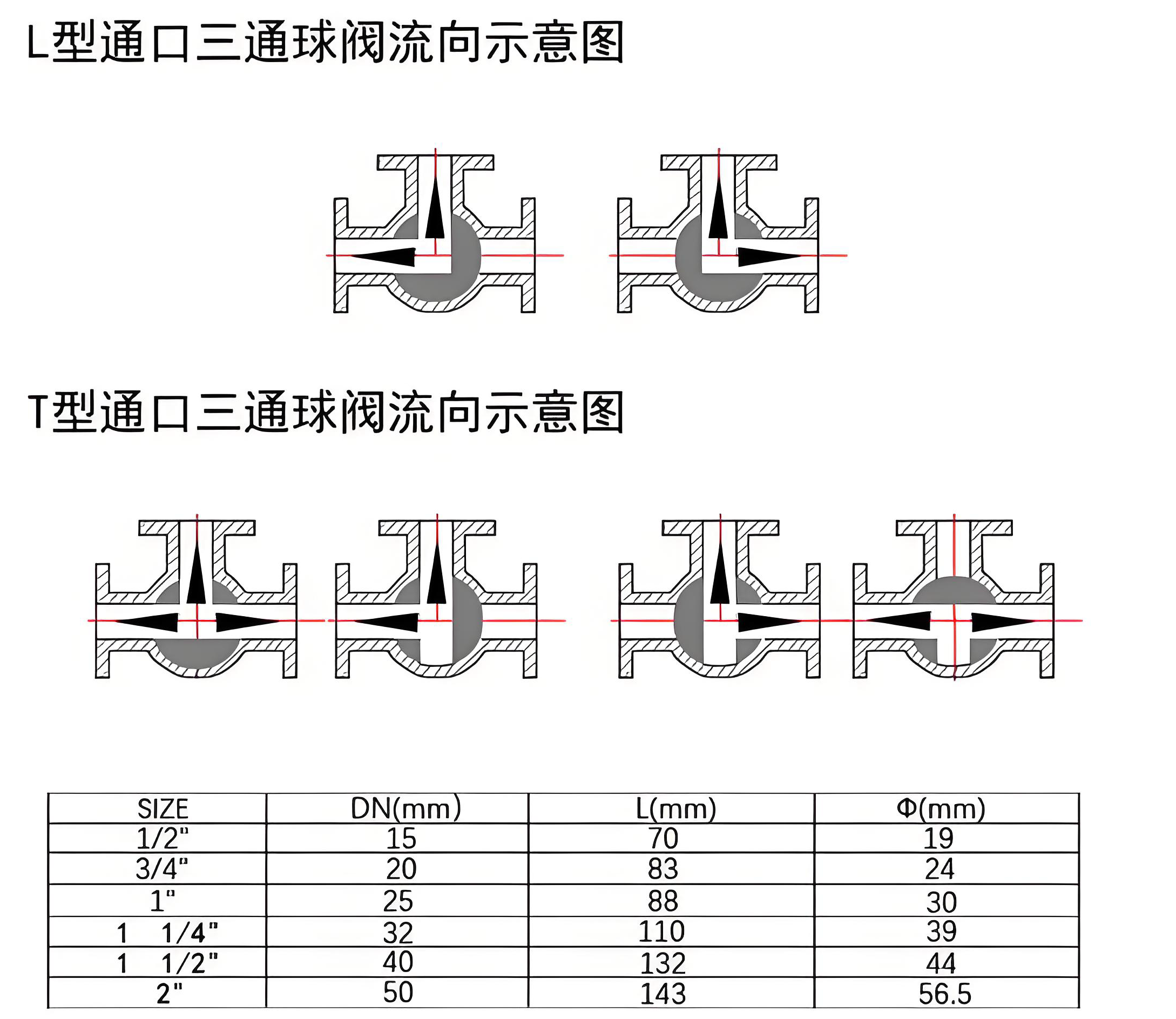

- Q944F (L型三通球閥)：主要用于介質流向的切換。它能使相互垂直的兩個通道連通或關閉，實現管路的換向控制。
- Q945F (T型三通球閥)：功能更為靈活，適用于介質的分流、合流及流向切換。T型孔道可以使三個通道相互連通，也可以使其中兩個通道連通而關閉第三個通道，實現流體的混合或分配。
型號中的“H/Y”通常代表不同的閥體材質選項（例如，H可能指不銹鋼316，Y可能指不銹鋼304，具體需以廠家說明為準），而“-16C”中的“16”表示公稱壓力為1.6MPa，“C”代表閥體材質為鑄鋼（WCB）。DN50則表示公稱通徑為50毫米。
主要技術參數 (以DN50為例)
- 公稱通徑 (DN)：50 mm
- 公稱壓力 (PN)：1.6 MPa (對應型號中的“-16”)
- 適用介質：水、油品、氣體、蒸汽等（具體需根據材質選擇）
- 適用溫度：對于常溫型，通常為-20℃至250℃；具體取決于密封材料（如PTFE、PPL）和閥體材質。
- 驅動方式：電動，通常支持AC220V、AC380V或DC24V等電源電壓。
- 控制信號：可接受開關信號（如220VAC開關）或標準電流/電壓信號（如4-20mA.DC、0-10mA.DC）進行調節。
- 閥體材質：常見為鑄鋼（WCB），也可提供不銹鋼（如304、316）等材質選項。
- 連接方式：通常為法蘭連接。
產品特點
- 結構緊湊，重量輕：一體化設計，便于安裝和維護。
- 密封性能好：采用四面閥座密封（如PTFE、PPL或金屬硬密封），確保關閉嚴密，無泄漏。
- 控制靈活：可實現開關控制或比例調節，滿足自動化系統的需求。
- 維修方便：在系統卸壓后，可方便地進行檢查和維修，無需拆卸整個閥體。
- 流通能力大：流道設計平滑，阻力小，流量大。
應用領域
- 石油化工：流程切換、混合分配。
- 電力行業：鍋爐給水、蒸汽系統控制。
- 水處理與環保：供水、排水系統的分流與合流。
- 鋼鐵、礦山、輕紡、食品等行業：各類液體、氣體、蒸汽的自動化管路控制。
注意事項
- 確認具體需求：明確是需要流向切換（選L型/Q944F）還是分流合流（選T型/Q945F）。
- 核對材質與壓力：確保閥體材質和壓力等級能滿足介質特性（如腐蝕性）和工況壓力要求。
- 咨詢廠家：對于“H/Y”等材質代號的具體含義以及高溫、高壓等特殊工況下的適用性，最好直接咨詢生產廠家以獲得最準確的指導。
