排渣閘閥
閥門首頁 > 產品展示 > 閘閥 > 排渣閘閥 >
產品名稱：PZ941H-16C DN350污水處理電動耐磨排渣閘閥[ 2024-05-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

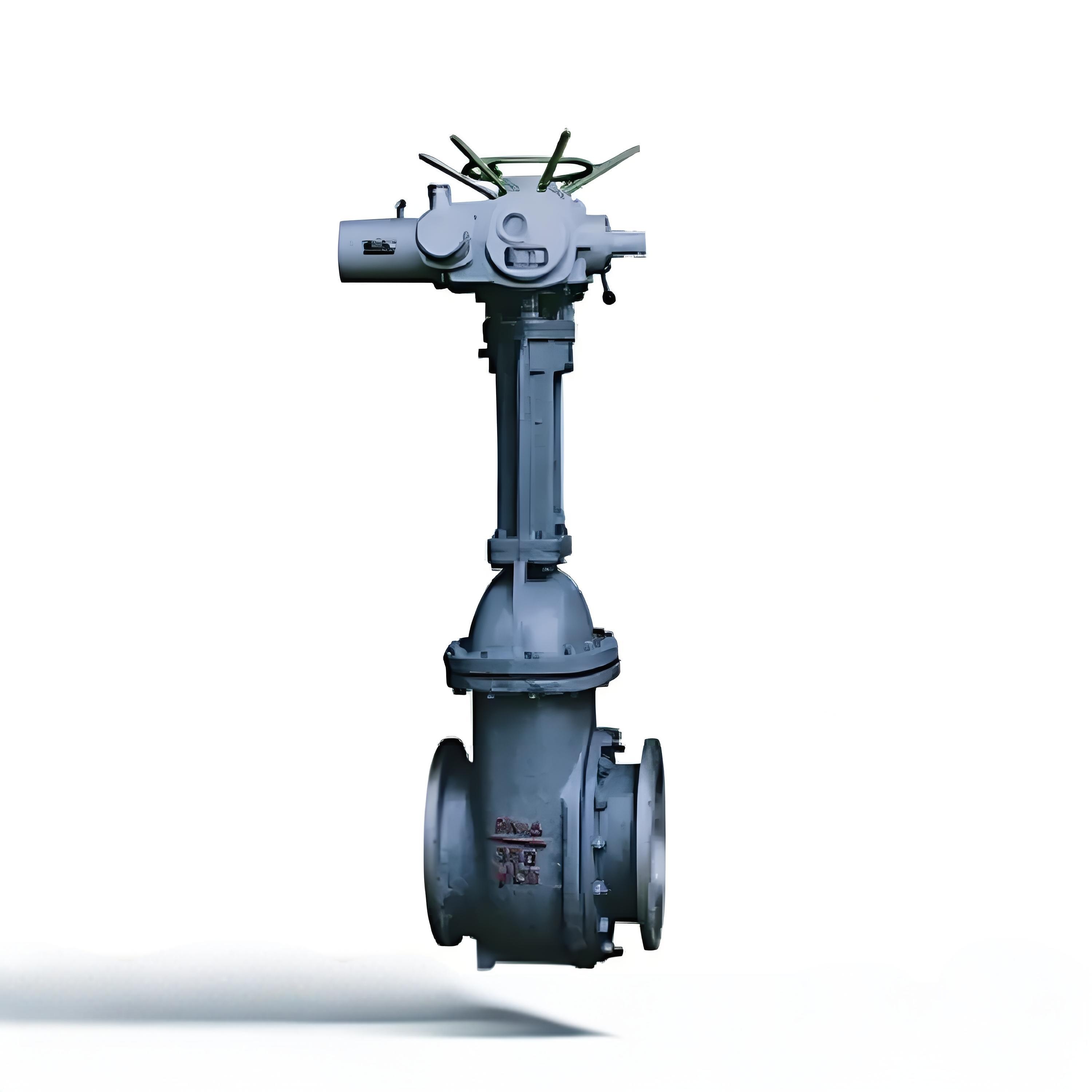

一、PZ941H-16C DN350污水處理電動耐磨排渣閘閥介紹
上海湖泉閥門集團有限公司Z941H電動排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。該產品適用于火力發電廠水除灰系統、冶金、工業煉鋼、水塵污水處理、軋鋼鐵皮污水處理、煤渣、水渣處理和礦山工業選礦的管路上作為啟閉裝置，該產品具有結構合理、性能可靠、操作輕便，使用壽命長等特點。
二、PZ941H-16C DN350污水處理電動耐磨排渣閘閥產品性能參數
型號 PN 工作壓力/MPa 適用介質 適用溫度/℃ PZ941H-16C 16 1.6 灰渣水混合物
（灰水比 1:1.5，最大粒度 ≤50mm）≤100 PZ941H-25 25 2.5 PZ941H-40 40 4.0 PZ941H-63 63 6.3
三、PZ941H-16C DN350污水處理電動耐磨排渣閘產品零部件材料
型號 材料 閥體、閥蓋 閘板 閥體密封圈 閥桿 墊片 填料 PZ941H-16C 碳素鋼 碳素鋼堆焊鐵基合金 鉻不銹鋼 橡膠石棉板 石棉石墨 PZ941H-25 PZ941H-40 PZ941H-63
PZ941H 型 PN16 電動鋼制排渣閘閥主要外形及結構尺寸 DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg 50 250 165 125 99 20 4×Φ18 585 DZ20 200 0.37 94 80 280 200 160 132 20 8×Φ18 910 DZ20 200 0.37 112 100 300 220 180 156 22 8×Φ18 1080 DZ20 200 0.37 140 150 350 285 240 211 24 8×Φ22 1200 DZ30 300 0.55 195 200 400 340 295 266 24 8×Φ22 1312 DZ30 300 0.55 260 250 450 395 350 319 26 12×Φ22 1400 DZ45 450 1.5 374 300 500 445 400 370 26 12×Φ22 1540 DZ60 600 2.2 455 350 550 505 460 429 26 16×Φ22 1700 DZ60 600 2.2 648 400 600 565 515 480 28 16×Φ26 1850 DZ120 1200 3 960 450 650 615 565 530 28 20×Φ26 2060 DZ120 1200 3 1280 500 700 670 620 582 30 20×Φ26 2270 DZ1800 1800 5.5 1740
PZ941H 型 PN25 電動鋼制排渣閘閥主要外形及結構尺寸 DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg 50 250 165 125 102 20 4×Φ18 585 DZ20 200 0.37 99 80 280 200 160 133 22 8×Φ18 910 DZ20 200 0.37 118 100 300 235 190 158 24 8×Φ22 1080 DZ20 200 0.37 147 150 350 300 250 212 30 8×Φ26 1200 DZ30 300 0.55 204 200 400 360 310 278 34 12×Φ26 1312 DZ30 300 0.55 270 250 450 425 370 335 36 12×Φ30 1400 DZ45 450 1.5 383 300 500 485 430 390 40 16×Φ30 1540 DZ60 600 2.2 278 350 550 555 490 450 44 16×Φ33 1700 DZ60 600 2.2 680 400 600 620 550 505 48 16×Φ36 1850 DZ120 1200 3 1008 450 650 670 600 555 50 20×Φ36 2060 DZ120 1200 3 1344 500 700 730 660 615 52 20×Φ36 2270 DZ180 1800 5.5 1883
PZ941H 型 PN40 電動鋼制排渣閘閥主要外形及結構尺寸 DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg 50 250 165 125 88 20 4×Φ18 590 DZ20 200 0.37 132 80 310 200 160 121 22 8×Φ18 810 DZ20 200 0.37 156 100 350 235 190 150 24 8×Φ22 980 DZ20 200 0.37 195 150 450 300 250 204 30 8×Φ26 1090 DZ30 300 0.55 268 200 550 375 320 260 38 12×Φ30 1340 DZ60 600 2.2 392 250 650 450 382 313 42 12×Φ33 1340 DZ60 600 1.5 465 300 750 515 450 364 46 16×Φ33 1660 DZ90 900 3 558 350 850 580 510 422 52 16×Φ36 1596 DZ90 900 3 680 400 950 660 585 474 58 16×Φ39 1780 DZ180 1800 5.5 768 450 1050 685 610 524 60 16×Φ39 1915 DZ180 1800 5.5 856 500 1150 755 670 576 62 20×Φ42 2060 DZ250 2500 5.5 950
PZ941H 型 PN63 電動鋼制排渣閘閥主要外形及結構尺寸 DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg 50 250 180 135 88 26 4×Φ22 720 DZ20 200 0.37 154 80 310 215 170 121 30 8×Φ22 810 DZ20 200 0.37 180 100 350 250 200 150 30 8×Φ26 980 DZ20 200 0.37 218 150 450 345 280 204 38 8×Φ33 1090 DZ30 300 0.55 287 200 550 415 345 260 44 12×Φ36 1340 DZ60 600 2.2 410 250 650 470 400 313 48 12×Φ36 1468 DZ60 600 2.2 498 300 750 530 460 364 54 16×Φ36 1660 DZ90 900 3 600 350 850 600 525 422 60 16×Φ39 1596 DZ90 900 3 684 400 950 670 585 474 66 16×Φ42 1780 DZ180 1800 5.5 772 450 1050 715 630 524 70 20×Φ42 1915 DZ180 1800 5.5 860 500 1150 800 705 576 76 20×Φ48 2060 DZ250 2500 5.5 948
