電動閘閥
閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >
產品名稱：電動閘閥Z962Y[ 2021-08-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 更多產品點擊 ： 閘閥 ，電動插板閥 ，高溫閘閥，配水閘閥

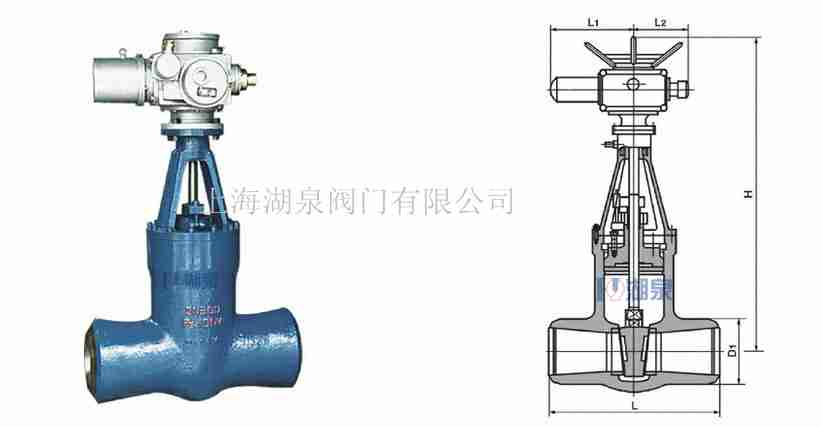

一、電動閘閥Z962Y產品介紹
上海湖泉閥門有限公司生產的Z962Y高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型。中部采用無閥蓋壓力自緊式，在高溫高壓工 況下具有良好的密封性能。自密封圈有兩種材料，它 具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。它的閥體材質20CrMoV材質，焊接（BW對焊）Z962Y密封面材質是STL合金，Z962Y-V閥體材質是鉻鉬鋼（20CrMoV）適用介質：水、蒸氣等非腐蝕性介質。
二、電動閘閥Z962Y產品結構原理
1、電動閘閥Z962Y閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
2、電動裝置由專用電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作?？筛鶕?jù)用戶要求選配各種電動執行器配套。
3、電動閘閥Z962Y采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
4、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
5、電動閘閥Z962Y閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。三、電動閘閥Z962Y主要零部件材料
零件名稱Part name 材料牌號Material designation 閥體Body WCB WC6 WC9 閥板Disc WCB WC6 WC9 閥蓋Bonnet 25 12Cr1Mo1VA 閥桿Stem 1Cr17Ni2 20Cr1Mo1VA 閥座Seat 25 12Cr1Mo1VA 密封環Sealing ring S軟鋼(增強柔性石墨)S soft steel (flexible graphite) S軟鋼S soft steel F軟鋼F Soft steel 填料Packing 增強柔性石墨Fexible graphite 支架Yoke WCB WCB或WC6 閥桿螺母Stem nut 45(ZCuZn25A16Fe3Mn3) 四開環Four piece ring 1Cr13 20Cr1MoVA 四、電動閘閥Z962Y主要性能參數
型號 公稱壓PN（MPa） 試驗壓力（MPa） 工作壓力（MPa） 工作溫度（℃） 適用介質 強度試驗 密封試驗/上密封試驗 Z960 2Y-250 25 37.5 27.5 25 ≤425 水、蒸汽 Z960Y-320 32 48 36 32 ≤425 Z960Y-P54100 P5410 30 22 ≤540 蒸汽 Z96Y-P55140 P5514 37.5 27.5 ≤550 Z960Y-P54170 P5517 48 36 ≤540 Z960Y-P57170 P5717 61.8 41.2 ≤570
PW540 100V外形連接尺寸Z96Y-P55140 P5514 37.5 27.5 ≤550 Z960Y-P54170 P5517 48 36 ≤540 Z960Y-P57170 P5717 61.8 41.2 ≤570
PW540 140V外形連接尺寸DN L d H L1 D0 轉矩/N·m 重量/kg 125 600 100 1036 - - 970 308 150 700 155 1392 1052 305 1800 500 175 759 175 1485 1052 305 2700 664 225 850 200 1650 1052 305 2700 867 250 900 222 1795 1154 458 1800 1203 300 1254 294 2080 1154 458 2000 2125
PW540 170V外形連接尺寸DN L d H L1 D0 轉矩/N·m 重量/kg 100 458 105 870 911 305 970 257 125 600 132 1115 911 305 970 350 150 700 183 1390 1052 305 1200 500 175 750 175 1485 1052 458 1800 664 225 850 217 1650 1052 458 2700 960 250 900 261 1795 1154 458 4000 1203 300 1300 305 1700 1378 610 4000 2180 350 1550 338 715 2536 610 5800 5591
DN L d H L1 D0 轉矩/N·m 重量/kg 100 550 105 140 911 305 970 257 125 600 124 1115 1052 305 1200 350 150 700 150 1390 1052 305 2000 520 175 750 175 1485 1052 458 2000 680 225 850 217 1650 1052 458 2700 990 300 1397 265 2265 1378 610 4000 2632 350 1550 368 2536 1378 610 5800 2600
