電動蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >
產品名稱：電動蝶閥[ 2020-05-28 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動蝶閥詳細介紹
上海湖泉閥門廠生產的電動蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。該閥廣泛應用于通風除塵系統，對含塵氣體，煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和節流用。該閥門采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。
二、電動蝶閥主要優點
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等?！?/span>
三、電動蝶閥主要執行標準
設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992;JB/T9092-1999
四、電動蝶閥主要技術參數
公稱通徑 DN 50～2000 公稱壓力 PN(MPa) 0.05 0.25 0.6 試驗壓力 強度試驗 0.075 0.375 0.9 密封試驗 ≤1.5%泄漏量 適用介質 煤氣、含塵氣體、煙道氣等 驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

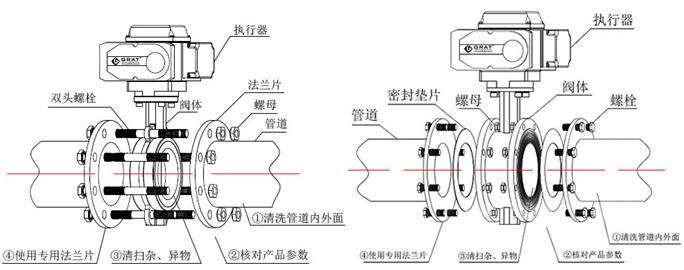

五、電動蝶閥管道安裝說明書
1.先將法蘭焊接到管道上并且冷卻至環境溫度后，才可將閥門安裝到法蘭上。否則焊接產生的高溫會影響彈性閥座的性能。
2. 焊接法蘭的邊緣必須用車床加工到表面平滑為止以避免在閥門安裝過程中傷及彈性閥座。法蘭表面必須完全不受損壞不發生變形，清除所有污垢粉塵和異物，避免閥門及法蘭接口發生液體泄漏。
3. 清潔法蘭及管道內腔以徹底清除焊接產生的濺落物、剝落的水垢和其他留下的異物。
4. 在閥門之間安裝管道時，精確地對準上下水管道的中心對于無故障操作至關重要。
5. 安裝閥門時將管道下方的定位螺栓定在同一高度起到支撐作用，并調節法蘭之間的距離直至閥體兩側相距6-10毫米左右。切記此處閥門只能從關閉位置打開到10°的位置。
6. 將兩個螺栓插入閥門的下側導桿中，然后仔細安裝，使法蘭表面不會損傷彈性閥座。
7. 然后將另外兩個螺栓置入閥門上方的導桿中，確保在管道和閥門之間準確的中心定位。
8. 開啟閥門三次以檢查閥板和法蘭的接觸之間是否有不暢。
9. 移去定位螺栓，將所有螺栓放在閥體四周進行交替對角緊固，直到法蘭觸到閥體為止。請參考以下表格以獲得推薦的扭矩值。
10.安裝執行機構時為閥門提供一個支撐以避免閥門頸的扭曲并減少閥門和管道之間的磨擦。
11.不要踩踏在閥門頸或閥門手輪上。
12.不要顛倒安裝DN350或更大型號的閥門。
13.不要在止回閥或泵上直接安裝蝶閥，這樣在接觸閥板時可能會造成損壞。
14.不要在彎頭和漸縮管的下游一側安裝閥門，或在流速變化時校準閥門。發生這種情況，建議在大約10倍于閥門公稱直徑的距離之外安裝閥門。
15.安裝閥門需要考慮到哪個閥板會在輸送液體過程中經受流速和壓力的。

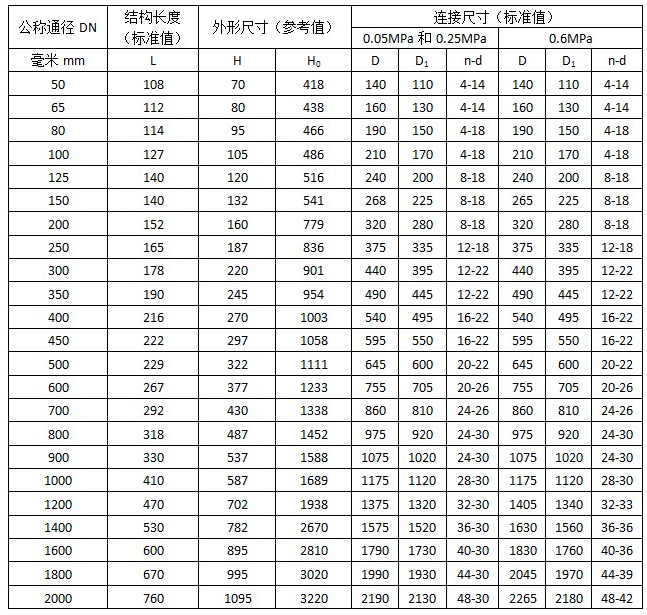

六、電動蝶閥主要外形連接尺寸
七、電動蝶閥結構原理圖
